中國的氫能技術正迅猛發展，逐漸成為全球氫能產業的關鍵參與者。目前，中國不僅是世界上最大的氫氣生產國，其年產量超過3000萬噸，約占全球總產量的三分之一。盡管目前中國的氫氣生產主要依賴化石燃料，但隨著對清潔能源的日益重視，氫氣供應未來將更多地轉向可再生能源。預計到2050年，大約70%的氫氣將由可再生能源制取。在制氫技術領域，中國的氫氣生產方法主要分為灰氫、藍氫和綠氫?；覛?，作為由化石燃料制得的氫氣，雖然在成本上具有優勢，但其碳排放量較大；藍氫同樣源自化石燃料，但通過碳捕獲技術以減少排放，盡管如此，該技術尚未完全成熟；綠氫，通過可再生能源進行電解制得，雖然環境友好，但目前成本較高。目前我國正積極開發多種技術，包括堿性水解、質子交換膜（PEM）電解和高溫電解等。這些技術通過電解水制氫，有望在未來實現大規模的清潔氫氣生產。此外，太陽能、風能、水能、地?zé)崮芎蜕镔|(zhì)能等可再生能源的利用，為電解制氫提供了豐富的能源潛力。在政策支持方面，中國政府已經將氫能發展納入國家戰略，多個省市在“十四五”規劃中提出了氫能發展的目標和計劃。這些政策的推動，加上技術的進步和成本的降低，預計將進一步促進中國氫能產業的發展。1 從化石燃料中生產灰氫

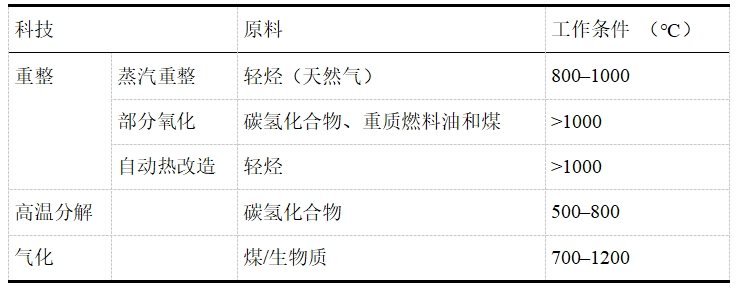

灰氫主要由碳基燃料（煤、生物質和甲烷）通過液化、重整、熱解或氣化過程制成，并伴有二氧化碳排放。

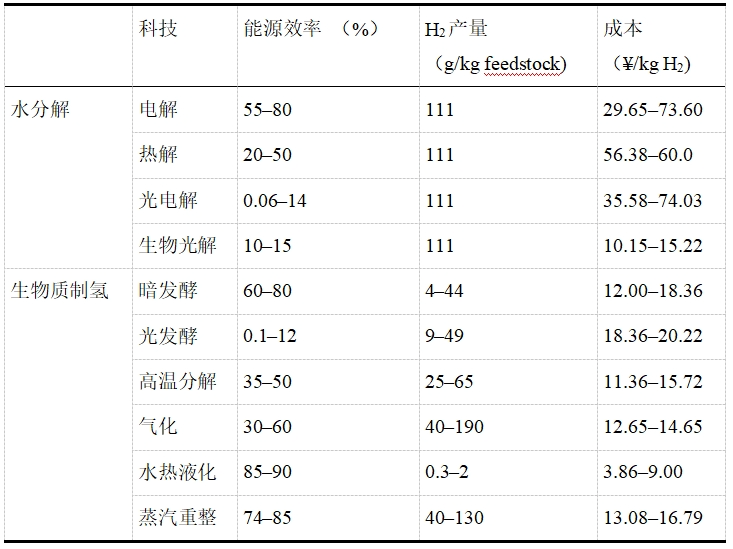

從化石材料中制氫需要非常高的溫度，因?yàn)槠茐奶細滏I需要高能量。生物質的化學結構比煤或石油簡單。作為農業大國，中國擁有巨大的生物質資源儲量，這使得生物質制氫比化石燃料更具優勢。如表2，使用高能效和高氫的水電解或熱解水生產綠色氫氣的成本比生物質制氫技術更昂貴。表 2.灰氫和綠氫生產技術比較
總體而言，中國目前的氫氣生產在技術成熟度和成本方面以灰氫技術為主。然而，考慮到灰氫的原材料是化石能源，使用灰氫發電不會減少碳排放。因此，生產零碳排放氫氣仍然是未來氫能應用的核心問題。藍氫是由工業副產品或天然氣通過蒸汽甲烷重整或自熱蒸汽重整生產的.雖然天然氣是一種化石燃料，在藍氫生產過程中會產生溫室氣體，但生產過程使用碳捕獲、利用和封存（CCUS） 等先進技術來捕獲溫室氣體并實現低排放生產。簡而言之，藍氫以灰氫為基礎，利用 CCUS 技術實現低碳制氫。甲烷重整是一種廣泛采用、經濟實惠且高效的氫氣生產方法。目前，市場上大部分氫氣均通過天然氣重整技術獲得。甲烷重整制氫技術主要包括五種：蒸汽甲烷重整（SMR）、甲烷部分氧化（POM）、干法重整甲烷（DRM）、甲烷自熱重整（ATR/MATR）以及催化甲烷熱解（CMP，亦稱甲烷催化分解MCD）。這五種技術的主要差異在于它們所使用的反應物以及與甲烷反應的條件。在蒸汽甲烷重整（SMR）過程中，甲烷與700至1000攝氏度的蒸汽反應，生成氫氣。在制氫中，CCUS 技術通常與化石燃料相結合，以實現低碳排放和減少溫室氣體排放。然而，引入 CCUS 會增加從化石燃料生產氫氣的成本。盡管如此，CCUS 可以很好地集成到現有的能源系統中，并且比可再生能源生產綠色氫的成本更低。

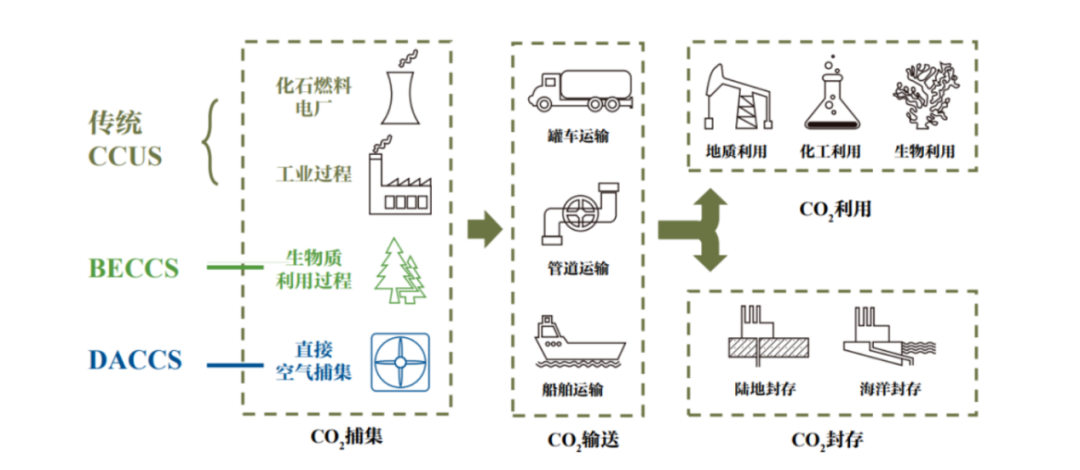

圖1 CCUS技術環節
碳捕集、利用與封存（Carbon capture, Utilization and Storage, CCUS）是將CO2從工業過程、能源利用或大氣中分離出來，并直接加以利用或注入地層以實現CO2永久減排，是應對氣候變化、實現碳中和的關鍵技術。隨著我國“雙碳”目標的提出及碳減排工作的推進，CCUS技術研發和部署受到高度重視，處于快速發展階段，未來有望形成具有技術經濟性的新興產業。碳封存技術涉及注入捕獲的 CO2通過工程手段進入深部地質儲層，實現與大氣的長期隔離，采用封存方法分為陸上和海上封存。例如，齊魯石化-勝利油田項目是中國第一個百萬噸級 CCUS 項目。此外，諸如將燃煤電廠與生物質混合燃燒和實施 CCUS 等策略進一步強調了在保持能源可靠性的同時減少排放的方法。因此，中國需要逐步提高碳價，以推動 CCUS 等低碳技術的廣泛采用，從而實現更高的減排目標。增加碳稅也將有利于氫能等清潔能源的發展。更高的碳價格使可再生能源和低碳技術在經濟上具有競爭力。“氨—?dú)洹鞭D(zhuǎn)換技術是一種新興的氫能儲運解決方案，它通過將氫氣與氮?dú)夥磻?yīng)生成氨（NH3），利用氨的高儲氫密度和易于液化的特性來解決氫氣儲運難題。氨氣在常溫常壓下為氣態，但在-33℃時可以液化，相比氫氣（需要低于-253℃）更容易液化，因此同體積的液氨比液氫多至少60%的氫，這使得氨成為一種有效的儲氫介質。中國的氨年產量為 200 億噸，約占世界總產量的25%，是世界領先的氨生產國。氨分解制氫技術主要分為三種類型的氨熱裂解技術：電催化分解氨技術和等離子體驅動氨裂解技術，其中氨熱裂解技術是目前市場上的主流路線。催化分解氨技術受制于催化劑的成本，在新催化劑出現之前，經濟效益較差。江等人表明雖然氨制氫和氨燃燒都顯示出相當大的前景，但需要解決幾個問題：高性能低溫低壓氨合成和安全低溫氨分解催化劑和反應器技術，動態聚集和控制技術，以及高效集成和智能控制技術。

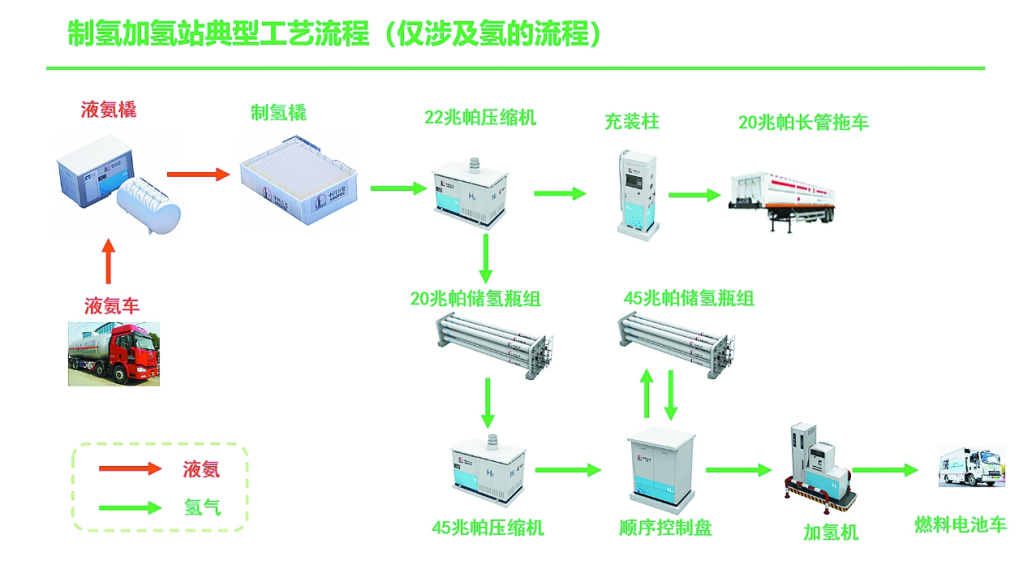

圖2 氨制氫加氫站典型工藝流程 （來源：中國石化官網）
《氫能行業標準體系構建指南（2023年版）》突出了與氫氣分離、凈化、水電解制氫以及光催化制氫相關的標準。中國政府設定了一個宏偉目標：到2030年，建立一個以清潔能源為基礎的制氫供應體系，并廣泛采用可再生能源制氫技術。這一戰略的核心在于全力推進綠色氫能的發展。綠氫是通過利用太陽能、風能或地?zé)崮艿瓤稍偕茉磥砩a(chǎn)的。與傳統的灰氫和藍氫不同，綠氫被視為一種環保且可持續的能源選擇，因?yàn)樗谏a(chǎn)和使用過程中不會釋放溫室氣體。為了制造綠色氫氣，必須先通過熱能、光能或電能將水分子分解為氫氣和氧氣。這一過程必須依賴可再生能源來提供所需的能量。綠氫是實現可持續發展和減少碳足跡的關鍵組成部分。可再生能源的融合在降低對化石燃料的依賴、減少碳排放以及應對氣候變化方面扮演著至關重要的角色。截至2022年底，中國可再生能源發電的累計裝機容量達到了1.213億千瓦，同比增長約14.1%。特別值得注意的是，這一容量占到了總裝機容量的47.3%，這充分展示了中國在推動可再生能源發展方面的顯著重視。圖3揭示了中國在2021年、2022年以及2023年（截至2023年9月）的可再生能源產能情況。

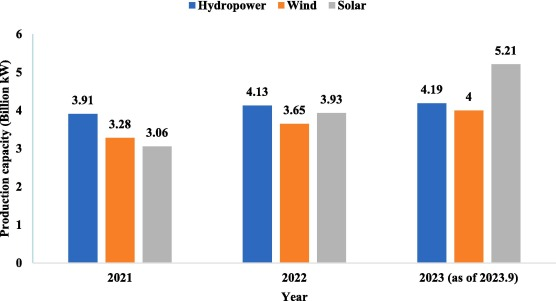

圖 3.中國主要可再生能源的能源生產能力
我國主要依賴大壩的水電占中國可再生能源發電量的 05.2022%，其次是太陽能和風能，分別占 32.4% 和 30.09%。與 2021 年相比，太陽能和風能的份額有所擴大;太陽能最終將超過風能，成為僅次于水電的第二大可再生能源。對 2023 年的預測表明，太陽能可能會成為最大的可再生能源發電形式，其次是風能。盡管水電的份額可能會略有下降，但預計其整體容量將增加。這一趨勢源于中國政府的政策，包括太陽能補貼、稅收優惠和能源規劃，這些政策促進了光伏和風力發電的發展。然而，可再生能源本質上具有可變性和間歇性。例如，中國吉林省的統計數據揭示了可再生能源站點在電力浪費方面的問題，常常有數十兆瓦的電力被棄置不用。

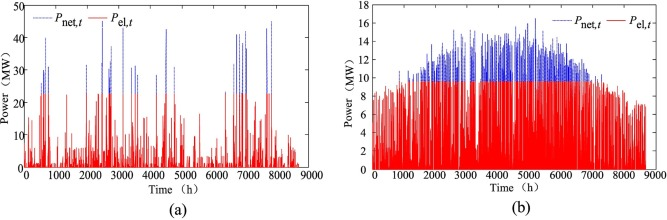

圖4.（a） 風氫耦合系統吸收的功率波動;（b） 光伏-氫耦合系統吸收的功率波動
棄風和棄光現象對發電的經濟效率造成了顯著影響，并對可再生能源的可持續發展構成了嚴峻挑戰。然而，能夠產生氫氣的可再生能源，隨后用于燃料電池發電，已經作為一種解決方案浮出水面。通過將未利用的可再生能源轉化為氫能，重新利用這些資源成為了一個充滿希望的途徑。因此，將可再生能源與氫技術相結合，提供了一個應對這些挑戰的可行策略。水電解涉及利用電能將水分解成氫氣和氧氣。這個過程通常發生在電解槽中，電解槽由浸入電解質溶液中的電極組成。當電流通過水溶液時，水分子分解成氫氣和氧氣。目前，使用的主要電解槽類型是 AWE、質子交換膜 （PEM） 和 SOEC，如圖5所示。

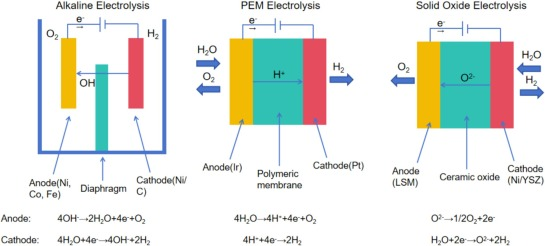

圖 5.電解水過程的基本原理
表 5表明 SOEC 在電解槽能耗和系統轉換效率方面都表現出最有利的結果，其次是 PEM，AWE 表現出相對較差的性能。然而，SOEC 所需的高工作溫度和持續的研究不成熟限制了它們目前的商業化。AWE 憑借其成本效益取得了商業成功。

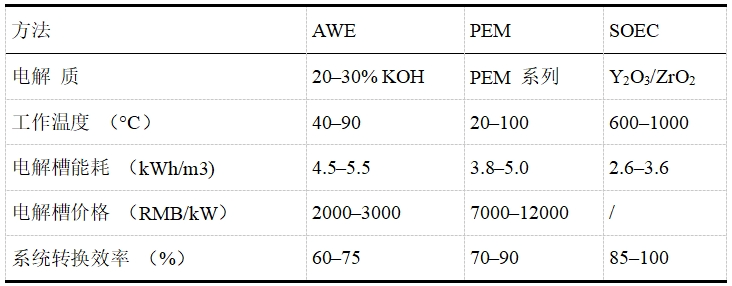

表 5.主要水電解制氫技術
方法AWEPEM SOEC電解 質20–30% KOHPEM 系列Y2O3/ZrO2工作溫度 （°C）40–9020–100600–1000電解槽能耗 （kWh/m3)4.5–5.53.8–5.02.6–3.6電解槽價格 （RMB/kW）2000–30007000–12000/系統轉換效率 （%）60–7570–9085–100根據自 2020 年中國提出碳中和目標以來的最新研究，涉及非貴金屬催化劑材料的 AWE 和 PEM 解決方案可以降低系統資本成本。然而，由于堆疊電解槽的成本較高，PEM 仍然不如 AWE 經濟，總成本高出三到四倍。此外，與依賴進口的 PEM 相比，AWE 在中國的完全本地化大大降低了其成本。通過減少薄膜厚度、重新設計催化劑涂層電極和使用具有成本效益的催化劑材料，可以提高 PEM 電解槽的性能。最近的研究表明，陰離子交換膜 （AEM） 使用低成本材料和腐蝕性較小的稀堿性溶液或蒸餾水，從而降低了運營成本。與 PEM 系統相比，AEM 在較低的溫度 （50-70 °C） 和壓力 （1-30 bar） 下也能高效運行，而 PEM 系統最高可達 76 bar。AEM 的電流密度為 0.2–0.4 A/cm2，電池電壓為 1.8–2.2 V，可實現與 PEM 相當?shù)男阅?，同時結合了 AWE 的成本優勢。因此，AWE是中國商業上最成熟的產品；然而，進一步降低PEM 電池成本仍然是一個重要的研究方向。綠色氫氣與電解槽相結合以減輕電力廢棄已得到廣泛研究。Okundamiya 將光伏（PV）技術與水電解相結合的仿真模型來生產氫氣，并將其用于氫燃料電池系統。優化后的設置包括一個 54.7 kW的光伏組件、7 kW的氫燃料電池和 3 kW 的水電解裝置，這些都是通過數學優化確定的。氫燃料電池以 70% 的效率運行，將發電成本大幅降低了 88% 以上，每年每千瓦時從 2.52 日元降至 0.30 日元。這種設置實現了發電的零碳排放，并解決了依賴環境條件的可再生能源固有的間歇性挑戰。通過水電解制氫的預期邁出了重要一步，在中國興化港成功進行了試點測試，將海水電解與海上風電相結合。

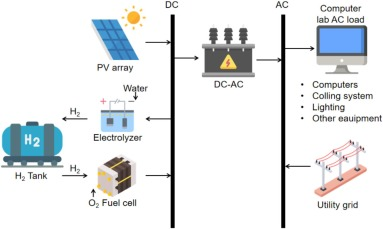

圖6.光伏耦合水電解制氫系統模型示意圖
綜上所述，中國在利用電解質耦合氫技術降低可再生能源發電成本方面走在世界前列。熱化學水分解制氫主要利用太陽能或核能發電或其他可再生能源的余熱作為熱能輸入。許多中國研究人員一直對研究這項技術感興趣，該技術基于熱量破壞水中的氫鍵形成氫和氧的原理。然而，由于氫氧鍵的高能量，需要超過 2500 K 的溫度。研究人員通過拆分反應步驟降低了溫度極限;因此，最常見的熱化學制氫方法是兩步法 （ZnO/Zn）、三步法 （V-Cl）甚至多步法（Mg-Cl、Cu-Cl）。

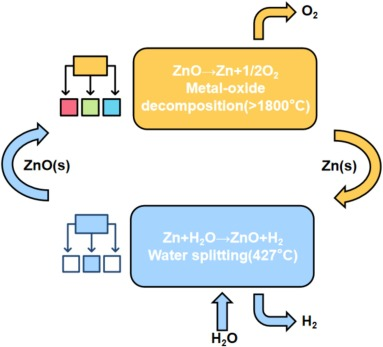

圖 7.兩步 ZnO/Zn熱化學循環圖
Cu-Cl和 Mg-Cl方法，尤其是 Cu-Cl熱化學循環，因其成本效益和在較低溫度下利用工業余熱的能力而前景廣闊。值得注意的是，Cu-Cl 循環在 78 °C 的中等溫度下表現出令人印象深刻的 2.5% 的能源效率，使其成為一種可行且環保的熱化學氫氣生產方法。從本質上講，對多級熱化學制氫方法的進一步研究有可能加強優化兩個關鍵參數：能源效率和工作溫度。此外，中國發達的化學工業使熱化學循環能夠促進綠色氫經濟的發展，并有望在未來降低生態和經濟成本。考慮到制氫的成本和工業生產規模，最成熟和成熟的制氫方法是煤氣化和甲烷蒸汽重整。電解水制氫是目前中國政府大力推動的發展方向。比較中國和全球的制氫技術表明，中國灰氫、藍氫（無 CCS）和綠氫的成本較低，而 CCS 的成本高于國際成本。此外，同種技術中國的碳排放量較低。

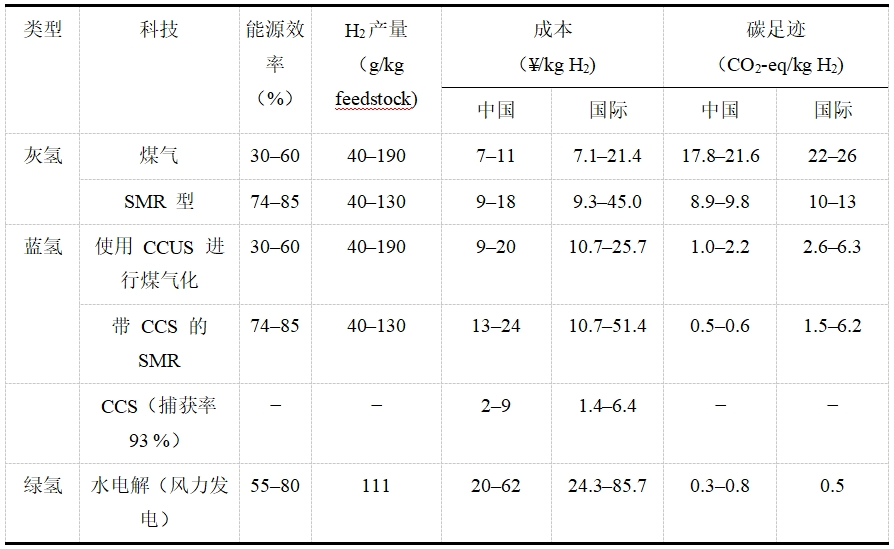

表 6.制氫技術比較
類型科技能源效率 （%）H2產量（g/kg feedstock)成本（￥/kg H2)碳足跡（CO2-eq/kg H2)中國國際中國國際灰氫煤氣30–6040–1907–117.1–21.417.8–21.622–26SMR 型74–8540–1309–189.3–45.08.9–9.810–13藍氫使用 CCUS 進行煤氣化30–6040–1909–2010.7–25.71.0–2.22.6–6.3帶 CCS 的 SMR74–8540–13013–2410.7–51.40.5–0.61.5–6.2 CCS（捕獲率 93 %）??2–91.4–6.4??綠氫水電解（風力發電）55–8011120–6224.3–85.70.3–0.80.5相較于蒸汽甲烷重整（40–130 g/kg feedstock）技術和水電解技術（111 g/kg feedstock）的制氫速率，化石能源氣化原料的制氫速率介于 40-190 g/kg feedstock之間。此外，與蒸汽甲烷重整制氫（9–18 ￥/kg H2）和水電解（20–62 ￥/kg H2）的成本相比，通過化石燃料燃燒產生的氫氣是成本最低的制氫技術。然而，將灰氫與碳捕集與封存（CCS）技術相結合，會使氫氣生產成本提高20-34%。

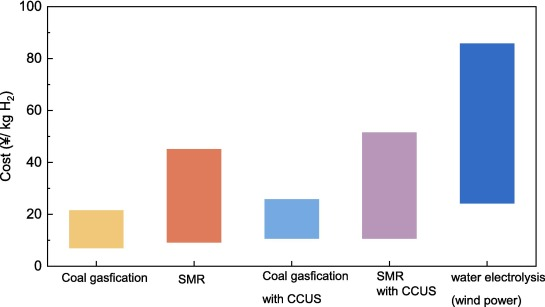

圖8.不同氫能技術的成本比較
毫無疑問，灰氫的碳排放量最高。煤氣化產生 20-26 CO2 -eq/kg H2的碳排放，直接通過天然氣水蒸氣重整的總碳排放量為 10-13 CO2-eq/kg H2。結合捕獲率為 93% 的 CCS 技術，灰氫 CCUS 的排放量減少到 2.6–6.3 CO2-eq/kg H2，碳排放量減少 76-88%。通過可再生能源（風能）電解水生產氫氣，碳排放量僅為 0.5 CO2-eq/kg H2。由于水電解預計將成為中國生產氫氣的主要方法，因此降低這一過程的成本非常重要?？稍偕茉囱b機容量的增加將降低電解水的電力成本，以及水電解關鍵技術（例如催化劑和 PEM）的開發將推動水電解制氫。總之，對中國制氫技術的比較揭示了不同的格局，每種方法都有明顯的優缺點。主要由煤炭和天然氣生產的灰氫仍然是最成熟且最具成本效益的，但其碳排放量很大。采用 CCS 技術的藍氫提供了一種排放更低的過渡解決方案。適當?shù)奶级▋r(jià)可以促進 CCUS 等低碳技術的廣泛采用，清潔能源的發展也將受益。使用可再生能源生產的綠氫是可持續氫氣生產的最終目標。未來的研究應側重于開發具有成本效益的綠色氫氣生產方法，例如水電解和光催化工藝的進步。此外，改進 CCS 技術以使藍氫生產更具經濟可行性也至關重要。《國際碳捕集、利用與封存(CCUS)技術發展戰略與技術布局分析》《國際碳捕集、利用與封存科技戰略與科技發展態勢分析》《Comprehensive review of development and applications of hydrogen energy technologies in China for carbon neutrality: Technology advances and此文由中國復合材料工業協會搜集整理編譯，部分?jǐn)?shù)據來源于網絡資料。文章不用于商業目的，僅供行業人士交流，引用請注明出處。
