黄色激情小说另类av_欧美一级片日韩精品_国产精品91熟女_亚洲手机在线自慰_免费国产v片手机视频_日本乱中文字幕在线系列_色偷偷人人澡久久超碰97超碰_亚洲A∨无码国产综合专区_精品欧洲AV无码专区毛片_综合五月天婷婷丁香

1、方法描述：把短切纖維增強(qiáng)材料與樹脂體系同時(shí)噴涂在模具內(nèi)，然后在常壓下固化成熱固性復(fù)合材料制品的一種成型工藝。

2、材料選擇：

樹脂：主要為聚酯

纖維：粗玻璃纖維紗

芯材：無，需要單獨(dú)與層合板結(jié)合

3、主要優(yōu)點(diǎn)：

1) 工藝歷史悠久

2) 低成本、可快速鋪覆纖維和樹脂

3) 模具成本低廉

4、主要缺點(diǎn)：

1) 層合板易形成樹脂富集區(qū)，重量偏高

2) 只能使用短切纖維，嚴(yán)重限制了層合板的力學(xué)性能

3) 為了便于噴涂，樹脂粘度需足夠低，損失了復(fù)合材料的力學(xué)和熱學(xué)性能

4) 噴涂樹脂中的高苯乙烯含量意味著對操作人員的潛在危害較高，低粘度則意味著樹脂易滲透員工的工作服從而直接接觸皮膚

5) 空氣中揮發(fā)的苯乙烯濃度很難達(dá)到法律規(guī)定要求

5、典型應(yīng)用：

簡易圍欄，低載荷結(jié)構(gòu)板，如敞篷車車身、卡車整流罩、浴缸和小型船艇

1、方法描述：手動將樹脂浸潤纖維，纖維可以為機(jī)織、編織、縫合或粘結(jié)等增強(qiáng)方式，手糊成型通常用滾輪或刷子完成，然后用膠滾擠壓樹脂使之滲入纖維。層合板置于常壓下固化。

2、材料選擇：

樹脂：無要求，環(huán)氧、聚酯、聚乙烯基酯、酚醛樹脂均可

纖維：無要求，但是基重較大的芳綸纖維難以手糊浸潤

芯材：無要求

3、主要優(yōu)點(diǎn)：

1) 工藝歷史悠久

2) 簡單易學(xué)

3) 如果使用室溫固化樹脂，模具成本低廉

4) 材料和供應(yīng)商選擇空間大

5) 高纖維含量，所用纖維比噴涂工藝長

4、主要缺點(diǎn)：

1) 樹脂混合、層合板樹脂含量和品質(zhì)與操作人員的熟練程度密切相關(guān)，難以獲得低樹脂含量且低孔隙率的層合板

2) 樹脂的健康和安全隱患，手糊樹脂分子量越低，潛在的健康威脅就越大，粘度越低意味著樹脂越容易滲透員工的工作服從而直接接觸皮膚

3) 如果沒有安裝良好的通風(fēng)設(shè)備，從聚酯和聚乙烯基酯揮發(fā)到空氣中的苯乙烯濃度很難達(dá)到法律規(guī)定的要求

4) 手糊樹脂的黏度需要非常低，因此苯乙烯或其他溶劑的含量必須較高，這樣就損失了復(fù)合材料的機(jī)械/熱性能

5、典型應(yīng)用：標(biāo)準(zhǔn)風(fēng)電葉片，批量制作的船艇，建筑模型

1、方法描述：真空袋工藝是上述手糊工藝的延伸，即在模具上封一層塑料膜將手糊好的層合板抽真空，給層合板施加一個(gè)大氣壓的壓力，達(dá)到排氣緊實(shí)的效果，以提高復(fù)合材料的品質(zhì)。

2、材料選擇：

樹脂：主要為環(huán)氧和酚醛樹脂，聚酯和聚乙烯基酯不適用，因?yàn)樗鼈兒斜揭蚁?，揮發(fā)進(jìn)入真空泵

纖維：無要求，即使基重較大的纖維也可以在壓力下被浸潤

芯材：無要求

3、主要優(yōu)點(diǎn)：

1) 可以達(dá)到比標(biāo)準(zhǔn)手糊工藝更高的纖維含量

2) 空隙率比標(biāo)準(zhǔn)手糊工藝低

3) 負(fù)壓條件下，樹脂充分流動提高了纖維的浸潤程度，當(dāng)然部分樹脂會被真空耗材吸收

4) 健康和安全：真空袋工藝可以減少固化過程中揮發(fā)物的釋放

4、主要缺點(diǎn)：

1) 額外的工藝增加了勞動力和一次性真空袋材料的成本

2) 對操作人員的技術(shù)要求較高

3) 樹脂混合及樹脂含量的控制很大程度上取決于操作人員的熟練程度

4) 盡管真空袋減少了揮發(fā)物的釋放，操作人員受到的健康威脅仍然高于灌注或預(yù)浸料工藝

5、典型應(yīng)用：大尺寸、單次限定版的游艇，賽車零部件，船舶制造過程中芯材的粘結(jié)

1、方法描述：纏繞工藝基本用于制造中空、圓形或橢圓形結(jié)構(gòu)件，如管道和槽。纖維束經(jīng)過樹脂浸潤后沿各種方向纏繞在芯軸上，工藝過程由纏繞機(jī)和芯軸轉(zhuǎn)速控制。

2、材料選擇：

樹脂：無要求，如環(huán)氧、聚酯、聚乙烯基酯和酚醛樹脂等

纖維：無要求，直接使用線軸架的纖維束，不需要機(jī)織或縫織成纖維布

芯材：無要求，但蒙皮通常為單層復(fù)合材料

3、主要優(yōu)點(diǎn)：

1） 生產(chǎn)速度快，是一種經(jīng)濟(jì)合理的鋪層方式

2） 可通過測定穿過樹脂槽的纖維束攜帶樹脂量控制樹脂含量

3） 纖維成本最小化，無中間編織工藝

4） 結(jié)構(gòu)性能優(yōu)異，因?yàn)橹本€纖維束可以沿各個(gè)承載方向鋪層　　

4、主要缺點(diǎn)：

1） 此工藝僅限于圓形中空結(jié)構(gòu)

2） 纖維不易沿部件軸向準(zhǔn)確排布

3） 大型結(jié)構(gòu)件的芯軸陽模成本較高

4） 結(jié)構(gòu)外表面非模具面，因此美觀性較差

5） 使用低粘度樹脂，需要注意力學(xué)性能和健康安全性能

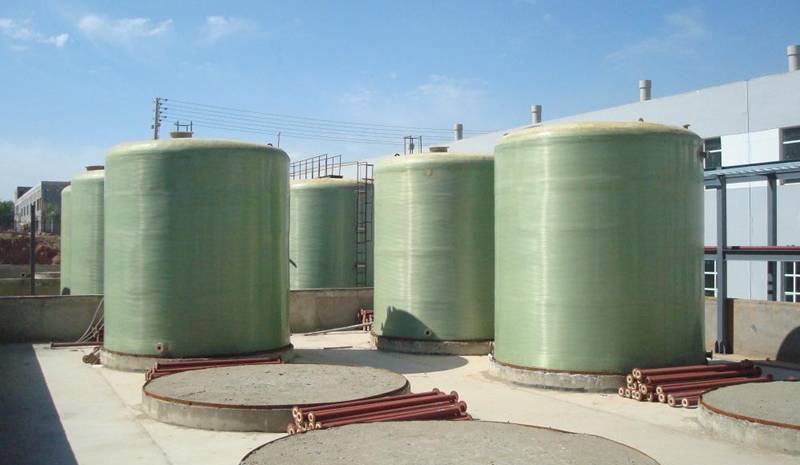

5、典型應(yīng)用：化學(xué)品儲藏罐和輸送管，氣缸，救火員呼吸罐

1、方法描述：從線軸架抽出的纖維束浸膠后穿過加熱盤，在加熱盤完成樹脂對纖維的浸潤，并且控制樹脂含量，最終將材料固化成要求的形狀；這種形狀固定的固化產(chǎn)品被機(jī)械切割為不同長度。纖維也可以沿0度以外的方向進(jìn)入熱盤。擠拉成型是一個(gè)連續(xù)的生產(chǎn)過程，制品截面通常有固定形狀，允許有微小變化。將通過熱盤的預(yù)浸潤材料固定并鋪入模具立即固化，雖然這樣的流程連續(xù)性較差，但可以實(shí)現(xiàn)截面形狀的改變。

2、材料選擇：

樹脂：通常為環(huán)氧、聚酯、聚乙烯基酯和酚醛樹脂等

纖維：無要求

芯材：未普遍使用

3、主要優(yōu)點(diǎn)：

1） 生產(chǎn)速度快，是一種經(jīng)濟(jì)合理的預(yù)浸潤及固化材料的方式

2） 樹脂含量控制精確

3） 纖維成本最小化，無中間編織工藝

4） 結(jié)構(gòu)性能優(yōu)異，因?yàn)槔w維束沿直線排布，纖維體積分?jǐn)?shù)較高

5） 纖維浸潤區(qū)域可完全密閉，減少揮發(fā)物釋放

4、主要缺點(diǎn)：

1） 此工藝限制了截面形狀

2） 加熱盤成本較高　　

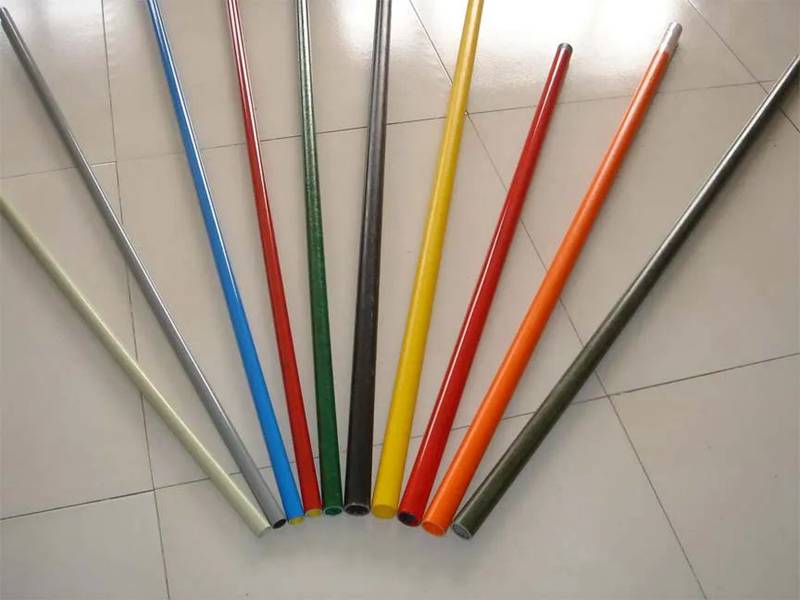

5、典型應(yīng)用：房屋結(jié)構(gòu)的梁和桁架，橋梁，梯子和圍欄

1、方法描述：將干纖維鋪覆在下模內(nèi)，可以預(yù)先施加壓力使纖維盡量與模具形狀貼合，并予以粘合綁定；然后，把上模固定在下模上形成型腔，再將樹脂注入型腔。通常采用真空輔助樹脂的注入和對纖維的浸潤，即真空輔助樹脂注入工藝（VARI）。一旦纖維浸潤完成，即關(guān)閉樹脂導(dǎo)入閥，并將復(fù)合材料進(jìn)行固化。樹脂注入和固化既可以在室溫下進(jìn)行，也可以在加熱條件下完成。

2、材料選擇：

樹脂：通常為環(huán)氧、聚酯、聚乙烯酯和酚醛樹脂，雙馬來酰亞胺樹脂可以在高溫下使用

纖維：無要求?？p合纖維更適合此工藝，因?yàn)槔w維束間隙利于樹脂傳送；有專門研發(fā)的纖維可以促進(jìn)樹脂流動

芯材：蜂窩泡沫不適用，因?yàn)榉涓C單元將被樹脂充滿，壓力也會導(dǎo)致泡沫塌陷

3、主要優(yōu)點(diǎn)：

1） 纖維體積分?jǐn)?shù)較高，孔隙率低

2） 由于樹脂被完全密封，健康安全，操作環(huán)境干凈整潔

3） 減少勞動力使用

4） 結(jié)構(gòu)件上下兩面均為模具面，易于后續(xù)表面處理　　

4、主要缺點(diǎn)：

1） 搭配使用的模具價(jià)格昂貴，為了承受較大壓力，重量大，相對笨重

2） 僅限于小型部件的制造

3） 易出現(xiàn)未浸潤區(qū)域，導(dǎo)致大量報(bào)廢

5、典型應(yīng)用：小型而復(fù)雜的航天飛機(jī)和汽車零部件，火車座椅

1、方法描述：將干纖維以類似與RTM工藝中的方式鋪覆，然后鋪上玻纖布和導(dǎo)流網(wǎng)。鋪層完成后，用真空袋完全密封，在真空度達(dá)到一定要求時(shí)，將樹脂導(dǎo)入整個(gè)鋪層結(jié)構(gòu)。樹脂在層合板中的分布依靠導(dǎo)流網(wǎng)引導(dǎo)樹脂流動來實(shí)現(xiàn)，最后自上而下將干纖維完全浸潤。

2、材料選擇：

樹脂：通常為環(huán)氧、聚酯、聚乙烯酯樹脂

纖維：任何常見纖維。縫合纖維更適合此工藝，因?yàn)槔w維束間隙加速樹脂傳送

芯材：蜂窩泡沫不適用

3、主要優(yōu)點(diǎn)：

1) 同RTM工藝，但僅其中一面為模具面

2) 模具一面為真空袋，大大節(jié)省模具成本，且對模具承受壓力的要求降低

3) 大型結(jié)構(gòu)件也可以具有很高的纖維體積分?jǐn)?shù)和較低的孔隙率

4) 標(biāo)準(zhǔn)的手糊工藝模具改造后可用于此工藝

5) 夾芯結(jié)構(gòu)可一次成型

4、主要缺點(diǎn)：

1) 對于大型結(jié)構(gòu)，工藝相對復(fù)雜，且修補(bǔ)無法避免

2) 樹脂粘度必須非常低，也降低了力學(xué)性能

3) 易出現(xiàn)未浸潤區(qū)域，導(dǎo)致大量報(bào)廢

5、典型應(yīng)用：試制小型船艇，火車和卡車的車身板，風(fēng)電葉片

1、方法描述：纖維或纖維布由材料制造商使用含有催化劑的樹脂預(yù)先浸潤，制造方法為高溫高壓法或溶劑溶解法。催化劑為室溫潛伏型，使材料在室溫下有幾周或幾個(gè)月的有效期；冷藏條件可以延長其儲存期限。預(yù)浸料可以手工或機(jī)器鋪入模具表面，然后覆蓋真空袋，加熱至120-180°C。加熱后樹脂可以再次流動，并最終固化?？梢杂酶邏焊獙Σ牧鲜┘宇~外的壓力，通?？梢赃_(dá)到5個(gè)大氣壓。

2、材料選擇：

樹脂：通常為環(huán)氧、聚酯、酚醛樹脂，耐高溫樹脂如聚酰亞胺、氰酸酯和雙馬來酰亞胺也可使用

纖維：無要求。纖維束或纖維布均可

芯材：無要求，但泡沫需耐高溫高壓

3、主要優(yōu)點(diǎn)：

1） 樹脂和固化劑比例以及樹脂含量均由供應(yīng)商準(zhǔn)確設(shè)定，很容易獲得高纖維含量和低孔隙率的層合板

2） 材料具有優(yōu)良的健康安全特性，工作環(huán)境潔凈，潛在地節(jié)省了自動化和人工成本

3） 單向材料纖維成本最小化，無需中間工藝將纖維織成布

4） 制造工藝要求樹脂高粘度浸潤性良好，也優(yōu)化了力學(xué)和熱學(xué)性能

5） 室溫下可工作時(shí)間的延長意味著，結(jié)構(gòu)優(yōu)化以及復(fù)雜形狀的鋪層亦很容易實(shí)現(xiàn)

6） 潛在地節(jié)省了自動化和人工成本

4、主要缺點(diǎn)：

1） 材料成本增加，但為了滿足應(yīng)用需求也是難以避免的

2） 需要高壓釜完成固化，成本較高，操作時(shí)間較長且有尺寸限制

3） 模具需要承受高的工藝溫度，對芯材有同樣的要求

4） 對于較厚部件，預(yù)浸料鋪層時(shí)需預(yù)抽真空，以排除層間氣泡

5、典型應(yīng)用：航天飛機(jī)結(jié)構(gòu)件（如機(jī)翼和尾部），F(xiàn)1賽車

1、方法描述：低溫固化預(yù)浸料制造工藝與高壓釜預(yù)浸料完全相同，不同的是樹脂的化學(xué)特性允許其在60-120°C實(shí)現(xiàn)固化。對于低溫60°C固化，材料的工作時(shí)間僅一周；對于高溫催化劑（>80°C），工作時(shí)間可達(dá)到幾個(gè)月。樹脂體系的流動性允許僅使用真空袋固化，避免使用高壓釜。

2、材料選擇：

樹脂：通常僅環(huán)氧樹脂

纖維：無要求，與傳統(tǒng)預(yù)浸料一樣

芯材：無要求，但使用標(biāo)準(zhǔn)PVC泡沫需特別注意

3、主要優(yōu)點(diǎn)：

1） 具備傳統(tǒng)高壓釜預(yù)浸料（(i.)）-（(vi.)）全部優(yōu)點(diǎn)

2） 模具材料便宜，如木材，因?yàn)楣袒瘻囟容^低

3） 大型結(jié)構(gòu)件制造工藝簡單化，只需真空袋加壓，循環(huán)烤箱的熱空氣或者模具本身的熱空氣加熱系統(tǒng)即可滿足固化要求

4） 常見的泡沫材料也可使用，工藝較為成熟

5） 相比于高壓釜，能耗更低

6） 先進(jìn)的工藝保證了良好的尺寸精度和可重復(fù)性

4、主要缺點(diǎn)：

1） 材料成本仍然高于干纖維，盡管樹脂成本低于航空航天用預(yù)浸料

2） 模具需要承受高于灌注工藝的溫度（80-140°C）

5、典型應(yīng)用：高性能風(fēng)電葉片，大型賽艇和游艇，救援飛機(jī)，火車部件
